mesin pembuat blok bahan baku

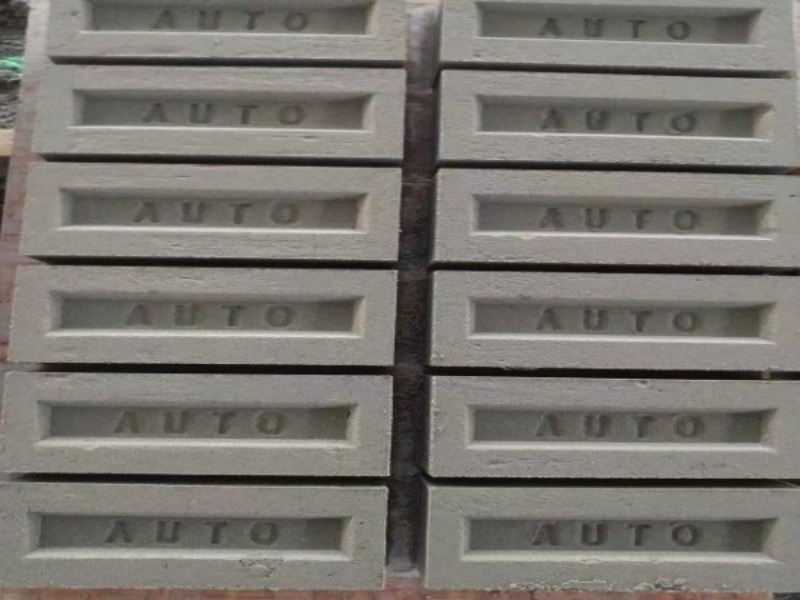

Itu kualitas batu bata beton Pada dasarnya, hal ini didasarkan pada desain campuran, dan inti dari desain campuran terletak pada keseimbangan antara kekuatan, daya tahan, dan ekonomi. Untuk produksi batu bata menggunakan beton kering-keras, desain campuran bukan sekadar menerapkan rumus, tetapi merupakan proses optimasi dinamis berdasarkan karakteristik bahan baku dan parameter proses. I. Peran dan Logika Seleksi Bahan BakuLangkah pertama dalam desain campuran adalah mengklarifikasi fungsi setiap material. "Semen P・O 42,5", sebagai material semen inti, menentukan batas kekuatan akhir bata berdasarkan tingkat kekuatannya. Dosis yang terlalu rendah menghasilkan kekuatan yang tidak mencukupi, sedangkan dosis yang terlalu tinggi meningkatkan biaya dan risiko panas hidrasi. "Pasir sedang" mengisi celah di antara agregat kasar. Modulus kehalusannya harus dikontrol antara 2,3 dan 3,0, dan kandungan lumpurnya tidak boleh melebihi 3%, jika tidak akan memengaruhi kekuatan ikatan antara semen dan agregat. "Batu pecah 5-10 mm" membentuk kerangka struktural; kandungan partikel seperti jarum dan serpihan harus dikontrol untuk memastikan pemadatan.Abu terbang atau bubuk mineral"Sebagai bahan tambahan, abu terbang meningkatkan kemampuan kerja dan mengurangi penggunaan semen—efek mikro-agregat abu terbang mengisi pori-pori, tetapi dosisnya harus dikontrol pada 15%-25% dari bahan semen; dosis yang berlebihan akan menyebabkan keterlambatan perkembangan kekuatan awal. "Agen pengurang air dan akselerator" memberikan ruang untuk penyesuaian proporsi campuran: agen pengurang air melepaskan fluiditas pada rasio air-semen rendah, sementara akselerator mengkompensasi keterlambatan kekuatan awal yang disebabkan oleh bahan tambahan. Air pencampur harus sesuai dengan standar JGJ 63; kandungan klorida dan sulfat yang berlebihan akan menyebabkan korosi pada tulangan baja dan menyebabkan masalah stabilitas volume." II. Inti dari Desain Proporsi Campuran untuk Beton Kering-KerasBeton kering-keras ditandai dengan nilai slump sekitar 0, menunjukkan kondisi di mana beton "membentuk gumpalan saat ditekan tetapi hancur saat terkena benturan." Desain slump nol ini berarti penggunaan air sangat sensitif—rasio air-semen biasanya dikontrol antara 0,28 dan 0,35. Titik awal yang logis untuk desain campuran adalah "aturan rasio air-semen": tentukan rasio air-semen berdasarkan kekuatan target (misalnya, MU15 atau MU20), dan kemudian tentukan jumlah total bahan semen melalui pencampuran percobaan. Kisaran desain campuran awal yang umum dapat ditetapkan sebagai berikut: semen 280-350 kg/m³, abu terbang 60-80 kg/m³ (tingkat penggantian sekitar 20%), rasio pasir 40%-45%, dan dosis batu pecah disesuaikan menurut kepadatan curah. Namun, kisaran ini hanyalah titik awal dan harus "dikoreksi melalui pengujian"—setelah setiap penyesuaian rasio air-semen atau rasio bahan tambahan, spesimen harus dicetak dan diuji untuk kekuatan tekan 7 hari dan 28 hari, sambil secara bersamaan memverifikasi ketahanan terhadap pembekuan-pencairan (tingkat kehilangan massa ≤5% setelah 25 siklus pembekuan-pencairan) dan kepadatan semu (biasanya ≥2200 kg/m³). III. Proses Pencampuran: Memastikan Keberhasilan Desain CampuranSeberapa presisi pun desain campurannya, jika pencampuran tidak terkendali, semua upaya sebelumnya akan sia-sia. Beton kering-keras, karena kandungan airnya yang rendah dan kandungan bubuknya yang tinggi, sangat rentan terhadap pelapisan pasta semen yang tidak merata atau segregasi lokal. Mixer aksi paksa adalah satu-satunya pilihan—gaya gesernya dapat memecah gumpalan semen. Waktu pencampuran minimal ≥90 detik; dalam produksi aktual, kondisi campuran harus diamati: jika permukaannya dilapisi pasta secara seragam setelah diuleni dengan tangan tanpa rembesan air bebas, homogenitasnya memenuhi standar; jika muncul tanda-tanda pemisahan mortar dan agregat kasar, waktu pencampuran harus diperpanjang hingga 120 detik. Urutan penambahan bahan sama pentingnya: disarankan untuk terlebih dahulu mencampur batu pecah, pasir, dan setengah air selama 30 detik, kemudian menambahkan semen, abu terbang, dan bahan tambahan, dan terakhir menambahkan sisa air. Ini menghindari kehilangan semen karena serpihan yang beterbangan. Kepadatan curah setiap batch harus diuji; Jika penyimpangan melebihi ±2%, proporsi campuran perlu disesuaikan.    KesimpulanProporsi campuran ilmiah Ini bukan sekadar perhitungan di atas kertas, tetapi sebuah siklus tertutup yang terdiri dari **"desain—pencampuran percobaan—penyesuaian—verifikasi"**. Dalam sistem kering-keras, pengendalian air yang tepat, penggantian bahan tambahan yang wajar, dan kepatuhan yang ketat terhadap waktu pencampuran sangatlah penting. Hanya dengan menentukan proporsi campuran yang tepat yang memenuhi persyaratan kekuatan, ketahanan terhadap embun beku, dan kepadatan melalui pengujian, dan dengan menstandarisasi proses pencampuran secara ketat, kita dapat memastikan bahwa setiap batu bata mempertahankan kapasitas menahan beban dan daya tahannya selama penggunaan jangka panjang. Sifat ilmiah dari proporsi campuran pada akhirnya menghasilkan keseimbangan optimal antara kualitas dan biaya sambil memenuhi standar.
